塔吊基础计算最易踩坑的关键环节!这份参数填写指南，漏填一项都可能引发安全事故💥
如果你是项目技术员、安全员或施工负责人，这条内容能帮你——
“5分钟填完核心参数，避开塔吊基础90%的设计隐患”
本文将手把手教你用品茗施工云安全计算软件，完成矩形板式桩基础的基本参数填写，建议收藏备用!
上部荷载
☑由于大部分企业及地方文件将塔吊基础判定为危大工程，所以设计塔吊基础均需编制专项施工方案。方案中涉及到基础的计算应参考《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019进行计算。计算的第一步应自定义塔吊确定上部荷载。

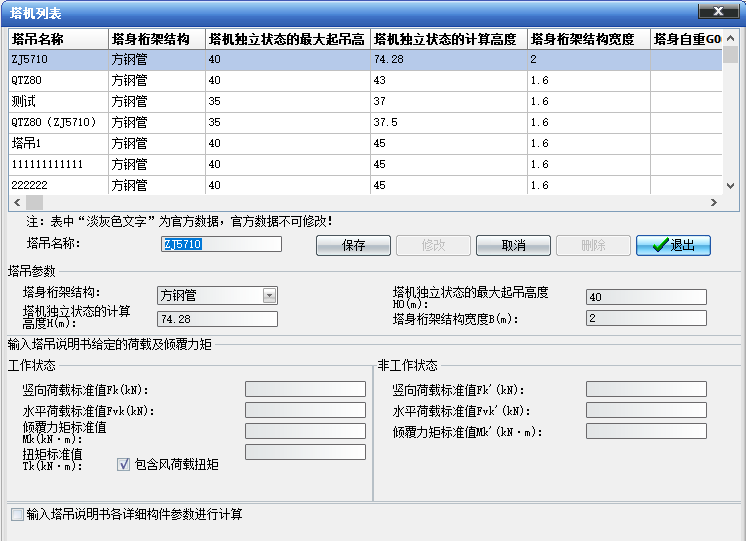

·点击“塔吊型号”侧边三个小点后，点击添加进入塔吊自定义窗口
塔吊名称：根据说明书填写。
塔身桁架结构：根据说明书填写。

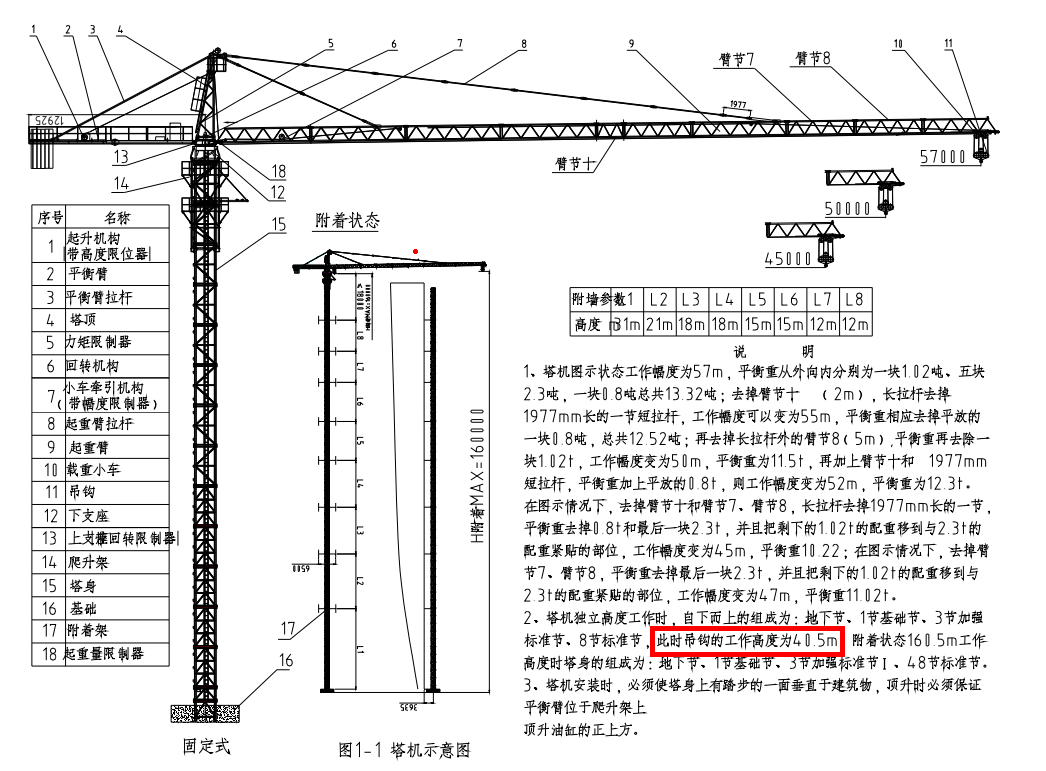

塔机独立状态下的起吊高度：吊钩上升到最高点之后距塔吊基础上表面距离。(塔吊说明书一般会有独立状态下示意图，可根据图纸填写)
·塔机独立状态的计算高度：《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019 第3.0.7 塔机独立状态的计算高度应按基础顶面至锥形塔帽半处高度或平头式塔机的臂架顶取值。

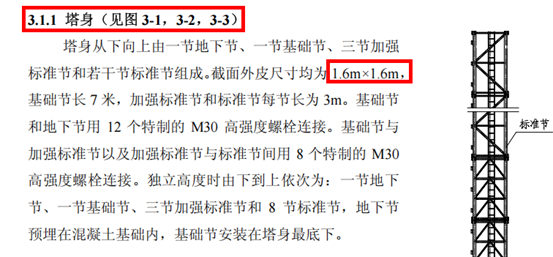

·塔身桁架结构宽度：根据说明书填写。

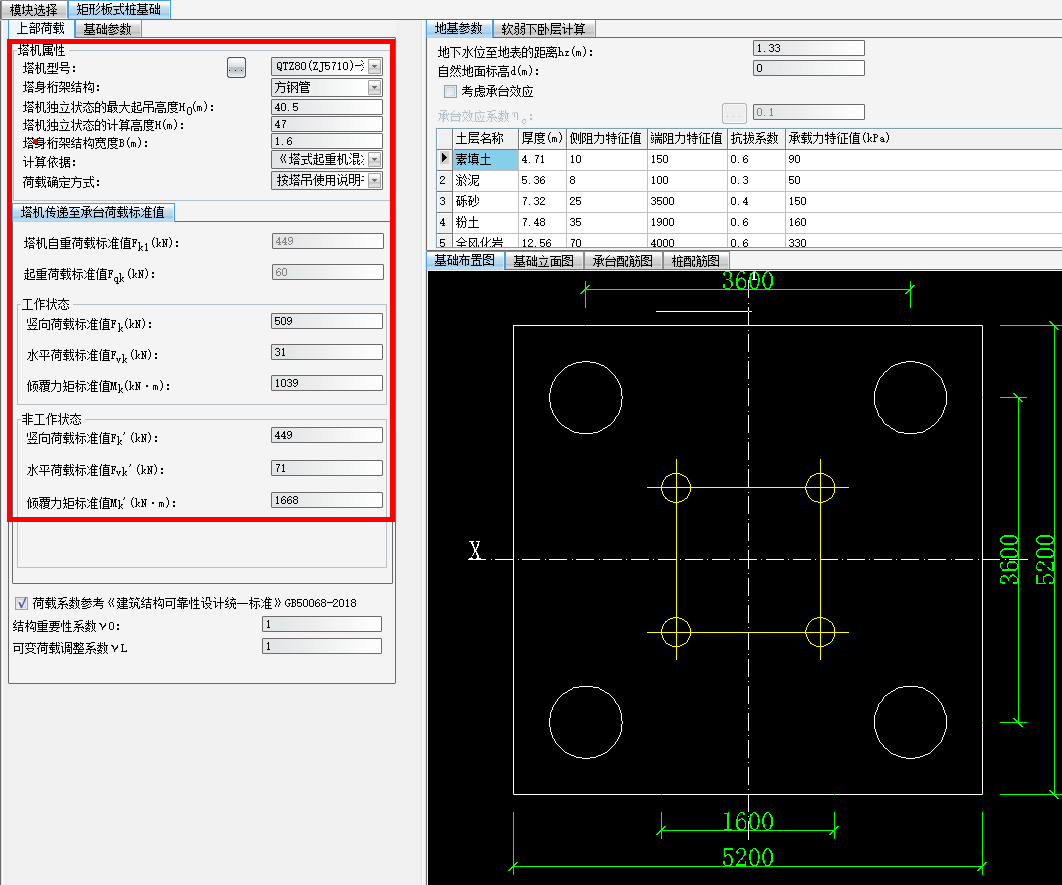

工作状态：竖向荷载标准值、水平荷载标准值、倾覆力矩标准值、扭矩标准值;
非工作状态：竖向荷载标准值、水平荷载标准值、倾覆力矩标准值;

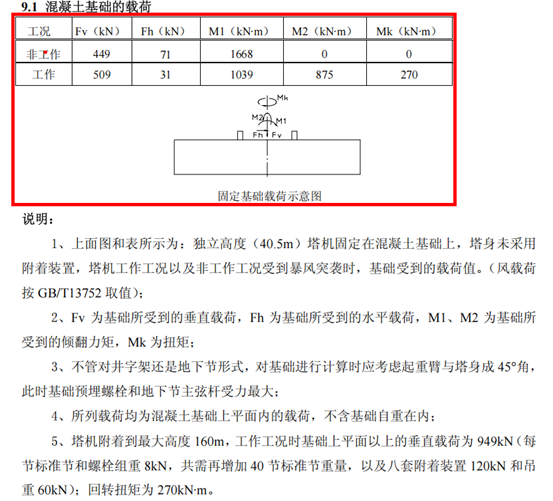

根据塔吊说明书给出的荷载填写
工作状态下倾覆力矩取值为√(M12+M22)。
若无特别说明，说明书中扭矩值包括风荷载产生的扭矩。
参数输入完成之后点击确定重新打开模块即能找到自定义塔吊。
荷载系数参考《建筑结构设计可靠性统一标准》GB-50068-2018：勾选后荷载分项系数参考该规范取值为恒、活荷载分项系数取值1.3、1.5。
结构重要性系数γ0：《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019 第3.0.5 5基础设计的结构重要性系数应取1.0。

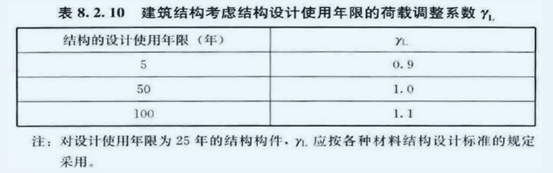

可变荷载调整系数γL：《建筑结构设计可靠性统一标准》GB-50068-2018 第8.2.10建筑结构考虑结构设计使用年限的荷载调整系数。

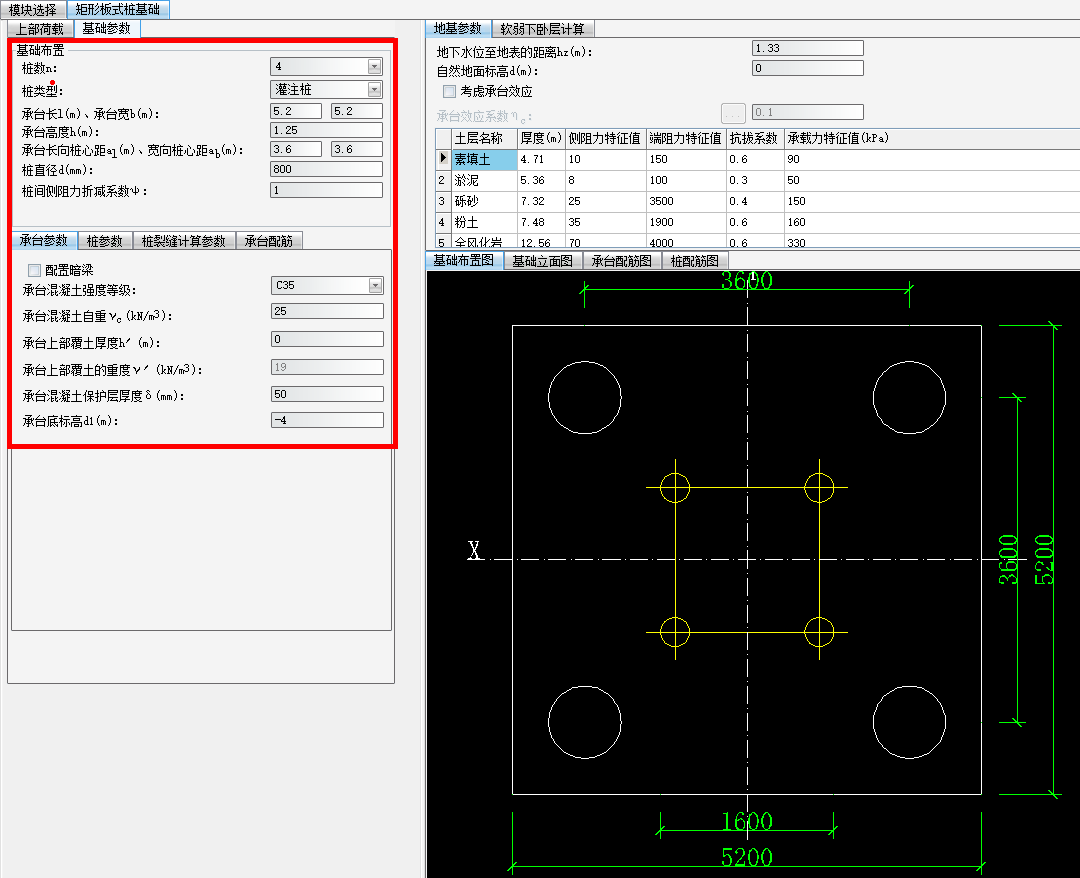

基础参数
桩数：4/5
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.2.3 基桩宜均匀对称布置，且不宜少于4根
桩类型：灌注桩/预制圆桩/预应力管桩/预制实心方桩/预应力空心方桩 (根据现场实际材料选择)
承台长、承台宽：根据设计填写(需满足预埋件预埋要求)
承台高度：不小于1200mm
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.2.3 承台宜采用截面高度不变的矩形板式或十字形梁式承台，截面高度不宜小于1200mm，且应满足塔机使用说明书的要求。
承台长向桩心距、宽向桩心距：根据现场实际布置填写(应大于3倍桩直径)
《建筑桩基技术规范》 JGJ94-2008第3.3条 基桩的布置应符合下列条件：

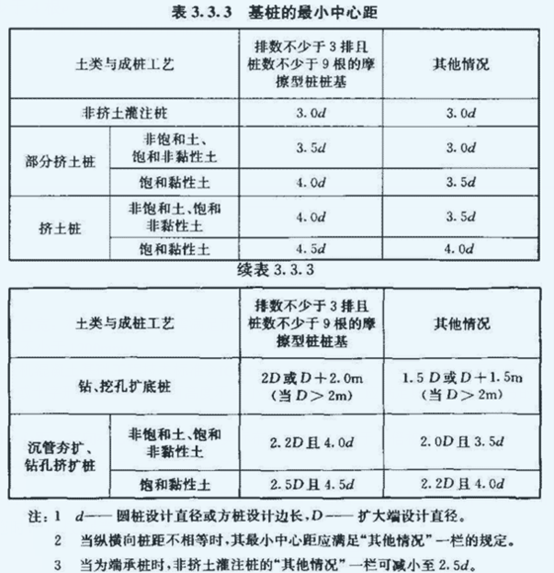

基桩的最小中心距应符合表3.3.3的规定;当施工中采取减小挤土效应的可靠措施时，可根据当地经验适当减小。
桩直径：根据材料尺寸填写
桩间侧阻力折减系数中：0.8(桩心距小于3倍桩直径)/1.0(桩心距大于3倍桩直径)
承台参数
·配置暗梁：可选择设置
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.4.4当板式承台基础下沿对角线交点布置有基桩时，宜在桩顶配置暗梁。
·承台混凝土强度等级：不应小于C30
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.2.1 承台的混凝土强度等级不应小于C30，混凝土灌注柱的强度等级不应小于C25，混凝土预制桩的强度等级不应小于C30，预应力混凝土桩的强度等级不应小于C40
·承台混凝土自重：普通混凝土取值24KN/m³
·承台上部覆土厚度：根据现场实际填写
·承台上部覆土的重度：根据回填土参数填写
·承台混凝土保护层厚度：根据实际填写
《混凝土结构设计规范》GB 50010-2010 第8.2.1构件中普通钢筋及预应力筋的混凝土保护层厚度应满足下列要求，钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm。
·承台底标高：根据现场填写(一般以自然地面为参照标高)

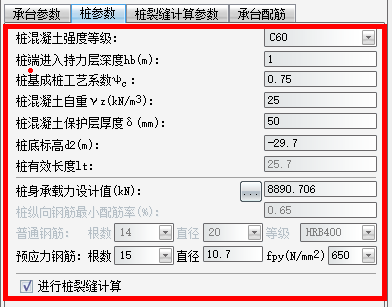

·桩参数
·桩混凝土强度等级：
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.2.1 承台的混凝土强度等级不应小于C30，混凝土灌注柱的强度等级不应小于C25，混凝土预制桩的强度等级不应小于C30，预应力混凝土桩的强度等级不应小于C40
·桩端进入持力层深度：
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.1.3桩端持力层宜选择中低压缩性的黏性土、中密或密实的砂土或粉土等承载力较高的生层。桩端全断面进人持力层的深度，对于黏性土、粉土不宜小于2d，对于砂土不宜小于1.5d，对于碎石类土不宜小于1d;当存在软弱下卧层时，桩端以下硬持力土层厚度不宜小于3d，并应验算下卧层的承载力，位于基坑边的塔机基础基桩长度不宜小于邻近基坑围护桩的长度。
《建筑桩基技术规范》JGJ94-2008 3.3.3 5应选择较硬土层作为桩端持力层。桩端全断面进入持力层的深度，对于黏性土、粉土不宜小于2d，砂土不宜小于1.5d，碎石类土不宜小于1d。当存在软弱下卧层时，桩端以下硬持力层厚度不宜小于3d。
桩基成桩工艺系数：
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.3.6 基桩成桩工艺系数，混凝土预制桩和预应力混凝土空心桩取0.85;干作业非挤土灌注桩取0.90;泥浆护壁和套管护壁非挤士灌注桩和挤土灌注桩取0.70~0.80;软土地区挤土灌注桩取0.60;
·桩混凝土重度：一般取值25KN/m³
·桩混凝土保护层厚度：
《塔式起重机混凝土基础工程技术标准》JGJ/T 187-2019第6.2.2 灌注桩混凝土保护层厚度不应小于35mm，水下灌注桩主筋的混凝土保护层厚度不应小于50mm，预制桩主筋的混凝土保护层厚度不应小于30mm。
·桩底标高：根据实际填写(一般以自然地面为参照标高)
·桩有效长度：软件自动生成该参数(承台底标高—桩底标高)
·桩身承载力设计值：软件根据混凝土强度配筋自动计算/预应力桩可根据桩《产品说明书》填写或查表
